[ Couleurs ] Eclairer un Objet Coloré

Message par MmePop le 25th Novembre 2012, 15:25

Tutuoriel proposé par MmePop.



Eclairer un objet coloré



Après « les principes de la couleur » dans un précédent tutoriel ( http://www.maofree.com/t1382-principes-de-la-couleur ), intéressons nous à la réaction des objets colorés à la lumière (elle aussi colorée).

Schéma chromatique de référence :

Rappel :

Synthèse additive : rouge + vert + bleu = blanc
Synthèse soustractive : cyan + magenta + jaune = noir









Un objet de couleur rouge éclairé par les 3 couleurs primaires (synthèse additive) :
rouge + vert + bleu = blanc = toutes les couleurs du spectre lumineux.
La lumière blanche contient du rouge, l’objet rouge apparaît donc rouge.





1 - Objet rouge éclairé par lumière rouge = objet rouge.
2 - Objet rouge éclairé par lumière verte = objet noir.
3 - Objet rouge éclairé par lumière bleue = objet noir.
La lumière verte et la lumière bleue ne contiennent pas de rouge, l’objet apparaît donc noir.

1-2-3-




4 - Donc objet rouge éclairé par lumière jaune (rouge + vert) = objet rouge.
5 - Objet rouge éclairé par lumière cyan (vert + bleu) = pas de rouge = objet noir.
6 - Objet rouge éclairé par lumière magenta (rouge + bleu) = rouge.

4-5-6-










Objet vert éclairé par lumière blanche (rouge + vert + bleu) = objet vert.




1 - Objet vert éclairé par lumière rouge = noir.
2 - Objet vert éclairé par lumière verte = vert.
3 - Objet vert éclairé par lumière bleue = noir.

1-2-3-

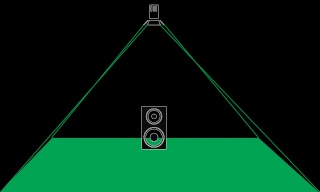

4 - Objet vert éclairé par lumière jaune (rouge + vert) = vert.
5 - Objet vert éclairé par lumière cyan (vert + bleu) = vert.
6 - Objet vert éclairé par lumière magenta (rouge + bleu) = noir.

4-5-6-










Objet bleu éclairé par lumière blanche (rouge + vert + bleu) = objet bleu.





1 - Objet bleu éclairé par lumière rouge = noir.
2 - Objet bleu éclairé par lumière verte = noir.
3 - Objet bleu éclairé par lumière bleue = bleu.

1-2-3-

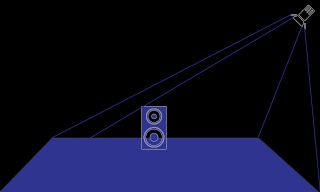

4 - Objet bleu éclairé par lumière jaune (rouge + vert) = noir.
5 - Objet bleu éclairé par lumière cyan (vert + bleu) = bleu.
6 - Objet bleu éclairé par lumière magenta (rouge + bleu) = bleu.

4-5-6-










Objet cyan éclairé par lumière blanche (rouge + vert + bleu = rouge + cyan) = cyan.




1 - Objet cyan éclairé par lumière rouge (magenta + jaune) = cyan + magenta + jaune = noir.
2 - Objet cyan (vert + bleu) éclairé par lumière verte = vert + bleu + vert = vert.
3 - Objet cyan (vert + bleu) éclairé par lumière bleue = vert + bleu + bleu = bleu.

1-2-3-




4 - Objet cyan (vert + bleu) éclairé par lumière jaune (rouge + vert) = vert + bleu + rouge + vert = vert.
5 - Objet cyan éclairé par lumière cyan = cyan.
6 - Objet cyan (vert + bleu) éclairé par lumière magenta (rouge + bleu) = vert + bleu + rouge + bleu = bleu.

4-5-6-










Objet magenta éclairé par lumière blanche (rouge + vert + bleu = magenta + vert) = magenta.




1 - Objet magenta (rouge + bleu) éclairé par lumière rouge = rouge + rouge + bleu = rouge.
2 - Objet magenta éclairé par lumière verte (cyan + jaune) = magenta + cyan + jaune = noir.
3 - Objet magenta (rouge + bleu) éclairé par lumière bleue = rouge + bleu + bleu = bleu.

1-2-3-




4 - Objet magenta (rouge + bleu) éclairé par lumière jaune (rouge + vert) = rouge + bleu + rouge + vert = rouge.
5 - Objet magenta (rouge + bleu) éclairé par lumière cyan (vert + bleu) = rouge + bleu + vert + bleu = bleu.
6 - Objet magenta éclairé par lumière magenta = magenta.

4-5-6-










Objet jaune éclairé par lumière blanche (rouge + vert + bleu = jaune + bleu) = jaune.

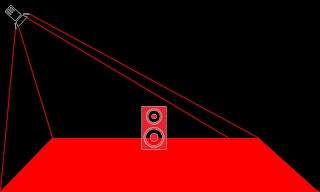

1 - Objet jaune (rouge + vert) éclairé par lumière rouge = rouge + rouge + vert = rouge.
2 - Objet jaune (rouge + vert) éclairé par lumière verte = rouge + vert + vert = vert.
3 - Objet jaune éclairé par lumière bleue (cyan + magenta) = jaune + cyan + magenta = noir.

1-2-3-




4 - Objet jaune éclairé par lumière jaune = jaune.
5 - Objet jaune (rouge + vert) éclairé par lumière cyan (vert + bleu) = rouge + vert + vert + bleu = vert.
6 - Objet jaune (rouge + vert) éclairé par lumière magenta (rouge + bleu) = rouge + vert + rouge + bleu = rouge.

4-5-6-










Rappel :

Le schéma chromatique traite la trichromie :
par synthèse additive : rouge + vert + bleu = blanc
par synthèse soustractive : cyan + magenta + jaune = noir



Il donne également des indications sur des couleurs complémentaires : rouge et cyan (opposés dans le schéma), vert et magenta, bleu et jaune.
Leur addition donne aussi du blanc.



Ces couleurs sont les couleurs primaires d'une palette très large. En lumière de spectacle, les 3 références primaires sont le LeeFilter 106 (L106) pour le rouge, le L139 pour le vert et le L119 pour le bleu.





Le rouge L106 ne laisse passer ni le bleu, ni le cyan, ni le vert, mais transmet le jaune, le orange et le rouge.


Le vert L139 ne transmet pas le bleu, transmet le cyan, le vert, mais ne transmet ni le jaune, ni le orange, ni le rouge.


Le bleu L119 transmet le magenta, le bleu, le cyan, ne transmet ni le vert, ni je jaune ni le orange mais un peu de rouge.

Remarque : ainsi un objet rouge sous une source de lumière gélatinée en L119 apparaîtra rouge.









Quelques exemples de teintes et transmissions approchantes :





Le L106 transmet moins de lumière que le L164. Le L164 contient un peu de vert, et plus de jaune et de rouge que le L106.






Le L139 transmet principalement du vert, tandis que le L089 transmet aussi du bleu, du cyan, du jaune, du orange et du rouge.

Remarque : ainsi un objet de couleur rouge ressortira rouge sous du L089, mais noir sous du L139.







Le L119 et le L199 contiennent tous les deux du rouge (davantage pour le L199).

Remarque : Les tissus noirs sont souvent composés de fibres de couleur. Si un costume noir apparaît noir à la lumière blanche, il peut se révéler rouge sous une lumière bleue









Les 3 couleurs primaires L106, L139 et L119 donnent du blanc.
Leurs 3 courbes se complètent.






Exemples de courbes de couleurs complémentaires (à titre indicatif car ce ne sont pas les références exactes), vous remarquerez qu’elles s’opposent dans la transmission du spectre :



















Applications :














--- A bientôt pour un nouveau tuto sur les lumières de spectacle. Et n'oubliez pas qu'en ces temps hivernaux... ---
